振動試驗臺選型的基本要素及參數介紹!

返回列表 來源:劍喬儀器 瀏覽: 71 發布日期:2020-09-22

對于試驗工況,如何選擇合適的振動試驗臺,如何計算附加振動力(推力)是必須面對的問題。如果推力太小,振動臺就會過載,導致功率放大器或動圈損壞。推力選擇太多是浪費資源,完全沒有經濟性。


那么對于業內新人來說如何選擇合適的振動試驗臺?如何選型?該考慮哪些參數,這是必須掌握的技能,下面小編給大家講解下。

振動試驗臺垂直振動選型參數:


F(加振力)= Σm(總質量) × A(加速度)

F:必要的加振力[N]A:試驗最大加速度(m/s2)

m1:振動臺動圈質量(kg)

m2:垂直擴展臺質量(kg)(也有不使用的時候)

m3:試驗體和夾具的質量(kg)

Σm = m1 + m2 + m3(kg)



例:正弦定頻試驗條件



頻率10Hz、加速度:10G(1G=9.8m/s2)、



試驗體和夾具質量m3:40kg、



現在以振動試驗臺JQA-202-335[最大正弦加振力40kN]動圈質量45kg、垂直擴張臺JQ-20(質量30kg、共振點600Hz)使用 、此時需要的加振力



F =(40+45+30)×10×9.8 = 11270 [N] = 11.27[kN]



安全系數取1.2后,11.27×1.2 = 13.524[kN] < 40 [kN]



※40kN振動臺J250垂直方向可以對應。

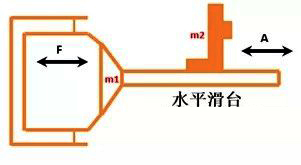

F(加振力) = Σm(總質量) × A(加速度)



m1:振動臺動圈質量+水平滑臺質量+連接頭(牛頭)質量(kg)



【注意:一般廠家產品式樣中,動圈和水平滑臺質量分開顯示。有的廠家式樣書中水平滑臺質量中含連接頭(牛頭)質量。】



m2:試驗體和夾具的質量(kg)



例:正弦定頻試驗條件



頻率10Hz、加速度10G(1G=9.8m/s2)、



m2質量40kg(即垂直方向的m3)



現在試驗室只有



JQA-202-335靜壓軸承水平臺TBH-6使用,質量100kg,共振點1600Hz,最大正弦加振力40kN



此時需要的加振力



F=(100+40)×10×9.8=13720[N]=13.72[kN]



安全系數1.2使用,13.72×1.2 =16.464[kN]<40kN



※ 40kN振動臺J250水平滑臺TBH-6水平方向可以對應。



總結:



  當加振力不夠時,需要重新選擇加振力大的振動試驗臺,并對應實際現有振動試驗臺參數重新計算。當加振力偏大時,重新選擇加振力小的振動試驗臺,同樣對應實際現有振動試驗臺參數重新計算。盡量做到成本最優化。加振力計算后,再結合前節所述計算位移、速度、加速度、使用頻率范圍,便可基本上確定最合適的振動試驗臺。加振力計算是維護設備安全運行的最基本方式,切記!
